Une maquette de bateau
en bristol - à réaliser soi-même


Matériel :
1 feuille 1/2 de bristol 200g, format A4
+ paire de ciseaux + colle + scotch
+ double-décimètre + crayon à papier
1-
Tracez 2 marges de 5cm à gauche et à droite. Il faudra plier en suivant les 2 lignes.

3-
Pliez en suivant les 2 marges, puis faites 3 incisions de 5cm dans chaque marge.

5-
A gauche comme à droite, collez les 2 languettes extérieures l'une contre l'autre.

7-
Tracez une marge de 1cm sur cette demi-feuille puis marquez un pli le long de cette marge.
Pliez cette demi-feuille en 2 puis pliez-la encore en 2 afin de la séparer en 4 parties égales.
2-
Mais d'abord, pliez la feuille en 2 dans le sens de la longueur, puis pliez à nouveau les 2 moitiés de feuilles de 2 parties égales.

4-
A gauche comme à droite, collez les 2 languettes centrales l'une contre l'autre en marquant un angle de 90°.

6-
Préparez 1/2 feuille. Elle servira à réaliser la proue du navire.

8-

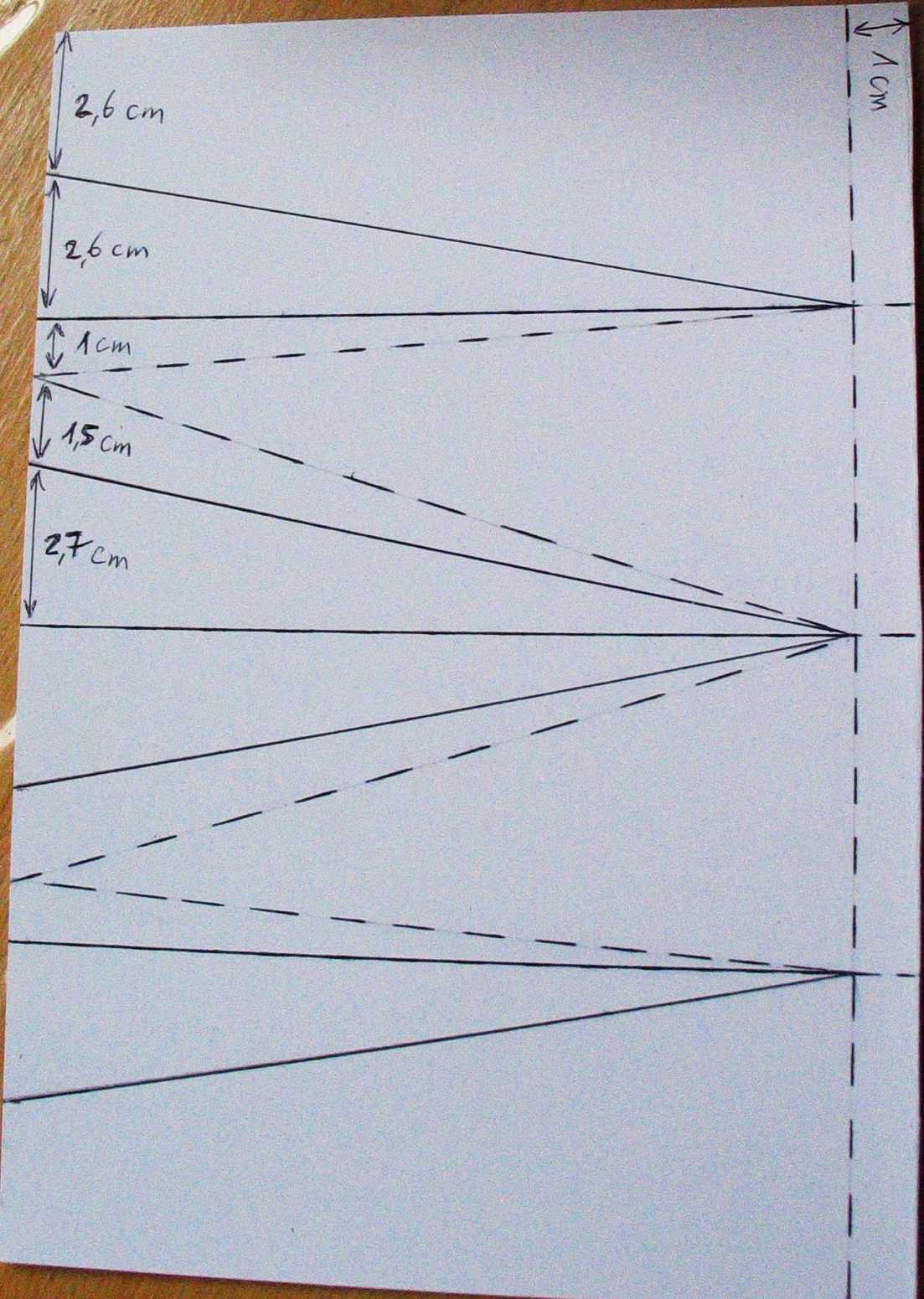

Avant de coller la proue, tracez tous les repères de pliages (pointillés) + découpages (lignes) - (voir aussi étape 14)

Puis Fixez la proue dans le prolongement du navire en collant la marge de 1cm sur toute sa longueur.

9-
Découpez la proue en 4 languettes identiques
Puis, sur chacune des 2 languettes supérieures, découpez le long du repère. Il s'agit de retirer un triangle rectangle afin d'affiner la pointe de la proue.

11-
Passons aux 2 languettes inférieures.
Marquez les plis repérés par le triangle dont la pointe se situe à 1cm du bord.

13-
Collez les 2 languettes inférieures ensemble. Au moment où elles se rejoignent, elles doivent s'encastrer dans la partie supérieure de la proue.
10-
les 2 languettes supérieures étant affinées (pointe de la proue), vous pouvez les assembler avec du scotch.

12-
La partie inférieure est trop large. Enlevez un peu de matière.
Chaque languette inférieure se résume à un triangle bordé par 2 marges dont la base fait 1cm et 1,5cm (voir image ci-dessous)

14-
La proue "avant" et "après" le montage.
